一、板式換熱器的清洗準備工作
1板式換熱器結垢分析
板式換熱器一般可分為水-水交換和汽水交換兩種方式。水-水交換方式冷熱介質均為水,且冷熱水溫差不大大概在70-90℃之間、兩邊結垢情況基木相同;汽一水交換方式熱介質為水蒸氣,一般不易結垢。冷介質為水,溫度約90°℃C,易結垢。其垢樣大
致可分為水垢和污垢,尤以水垢為主。水垢主要是水中溶解的各種鹽類受熱分解溶解度降低而結晶沉積在傳熱片上,通常為碳酸鹽、磷酸鹽、硫酸鹽、和硅酸鹽這類垢結晶政密比較堅硬且難以清除。污垢一般是由顆粒細小的泥沙、塵土、不溶性鹽類的泥裝物、膠狀氫氧化物、雜物碎屑、腐蝕產物、油污、藻類等組成,這種垢體積較大,疏松容易清除
2清詵工藝選擇

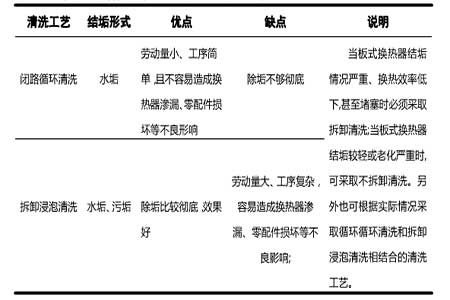

板式換熱器的清洗方式分為閉路循環清洗和拆卸浸泡清洗兩種工藝在清洗前可根據循環水質進行垢樣分析,對照下表選取相應的清洗工藝

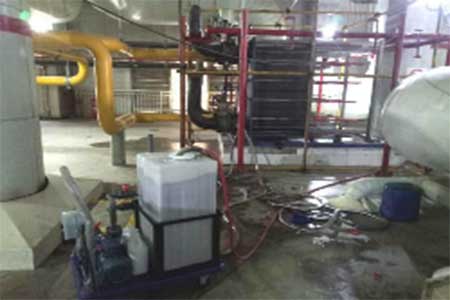

二、在線循環清洗工藝
1檢査清洗對象的進岀口閥門能不能不和嚴緊,是否能夠?qū)崿F(xiàn)閉路循環清洗,必要時增加盲板
2首先根據換熱器的換熱面積及結垢厚度,計算出需要準備的清洗劑原液數量;
3根據管路容積,準備好盛清洗劑的容器,容器內表面要求干凈無氧化層或者使用非金屬材質的容器

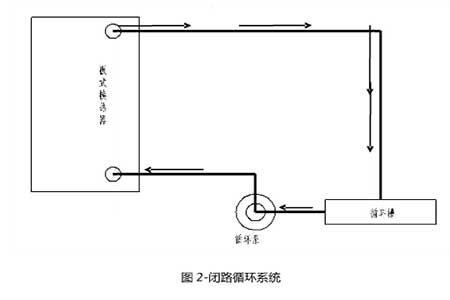

4準備好可供循環的工業離心泵準備好泵與換熱器及容器的連接管路見圖2)必要時要制作法蘭連接;
5根據現場情況確定是否需要對淸洗劑原液進行稀釋,稀釋比例根據情況不同可控制在1:1~1:5之間
6在容器內倒入足夠量的清洗劑并連接好管路,開啟開關對換熱設備進行閉路循環清洗
7循環清洗過程中由于清洗劑與垢質發生化學反應,在溶液槽內可發現有明顯溶解的垢質雜質及泡沫;
8用PH試紙對溶液進行測試,測試結果如高于4~5左右時,在溶液內加入清洗劑原液提高溶液濃度
9清洗段時間后,把循環管路的進、岀口調換進行反循環清洗
10清洗過程中要時刻對溶液進行測試,保持溶液濃度在有效范圍之內,直到溶液濃度長時間再?zèng)]有變化時;
11在容器內換入清水進行循環清洗置換,把殘留在設備內的已經剝離的垢質和其它雜質沖洗干凈,清洗過程也需要調換進、出口管路進行反復沖洗。

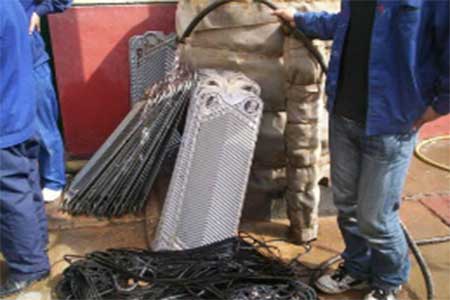

三、拆卸浸泡清洗工藝
1.將板換拆卸后并颕序擺放,做好記錄
2.制作清洗槽
3.往清洗槽內注清洗劑并添加適量水稀釋直至傳熱片被完全淹沒
4.開始浸泡淸洗毎隔Ih要檢測一次淸洗榑內淸洗劑的濃度及PH值使淸洗劑的濃度始終保持在安全有效的范圍內、PH值保持在1-3之間并根據測雖數據添加清洗劑。
5.當清洗劑的濃度及PH至連續2h內不變化或變化量極小同時觀察到板片表而水垢明顯減少用塑料刷子輕輕刷就可硐掉,則視為淸洗結束。
6.清洗結束后用水管將毎片板片沖洗干凈。
